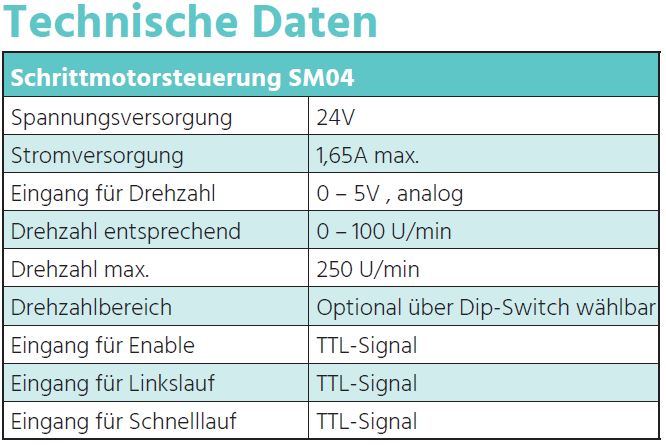

Die optional erhältliche Spetec Schrittmotorsteuerung SM04 wurde eigens für Spetec Pumpen entwickelt und kann direkt an der Pumpe befestigt werden. Sie ist für den Betrieb von 2-Phasen-Schrittmotoren mit 1,8° und 0,9° Schrittwinkel ausgelegt. Durch die Spetec SM04 kann ein Vollschritt in 64 Mikroschritte (microsteps) aufgeteilt werden. Das entspricht 12.800 Schritten pro Umdrehung. Dadurch wird ein sehr ruhiger Lauf erreicht. Die Steuerung erfolgt über ein Analog-Spannungssignal für die Drehzahleinstellung und je einem Digitalsignal für Ein/Aus sowie die Drehrichtungsumschaltung. Der Betrieb erfolgt mit einer Spannung von 24V.
Die SM04 hat ihre Hauptanwendung in Verbindung mit unseren peristaltischen Pumpen.
Vorteile
- Chipinterne Temperaturüberwachung
- Stromanpassung über den gesamten Drehzahlbereich, dadurch niedrigere Erwärmung des Schrittmotors
- Einfache Drehzahlansteuerung über analogen Eingang
- Ruhigerer Lauf dank 1/64. Mikroschrittsteuerung
- Platine kann ohne Lüftung betrieben werden
- Kompakte Montage
