Reinraumkonzepte – Übersicht

Die Spetec Reinraumzelle ist ein flexibel zu gestaltendes Reinraumsystem als preiswerte Alternative zum Komplett-Reinraum. Ein oder mehrere Laminar Flow Module liegen auf einem Auflagegestell. Die Laminar Flow Module (FFU) wirken als Reinluftdusche, unter der sich ein Reinraum-Arbeitsplatz befindet bzw. wo Werkstücke, Instrumente oder Gerätschaften aufbewahrt werden.

Das Auflagegestell der Reinraumkabine kann individuell je nach den speziellen Erfordernissen und mit frei wählbaren Abmessungen bis ca. 300 m2 montiert werden. Als Material wird dafür ein eloxiertes Aluminiumprofil oder Edelstahl verwendet, somit ist die Reinraumkabine in jedem Labor, Produktionsraum/-halle oder im Büro ohne bauliche Maßnahmen einsetzbar. Durch die Zusammenstellung verschiedener Laminar Flow Module kann die effektive Reinraumfläche variabel bestimmt werden.

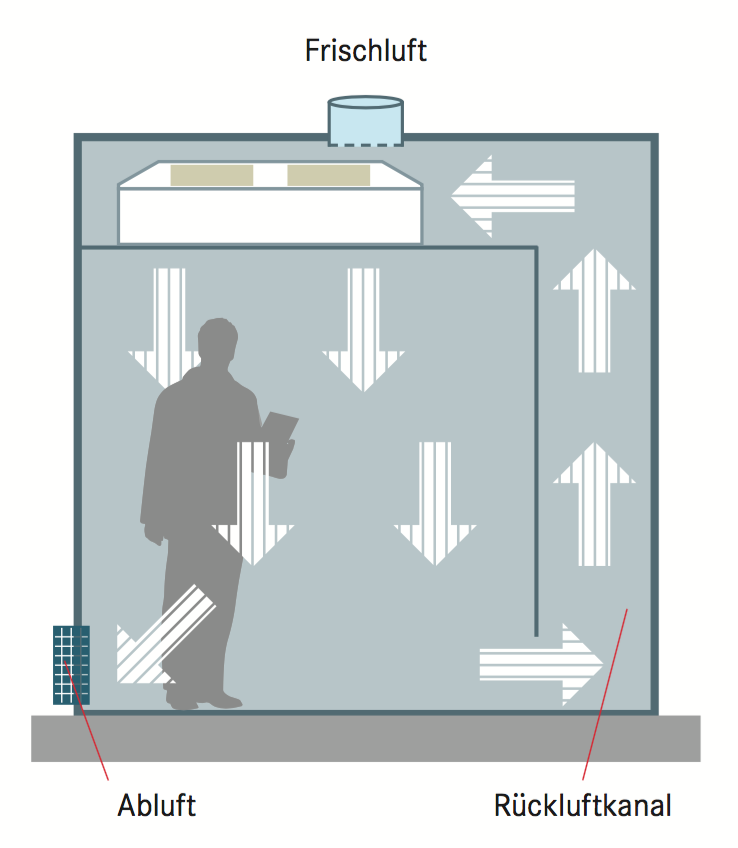

Reinraumzelle mit RueckluftkanalReinraumzelle mit Rückluftkanal

Merkmal:

  • Optimale Luftführung
  • Klimatisierung der Zelle ist möglich
  • Gerichteter Luftstrom auch bei einer größeren Innenhöhe
  • Reinraumzelle kann mit einer niedrigeren Strömungsgeschwindigkeit betrieben werden.

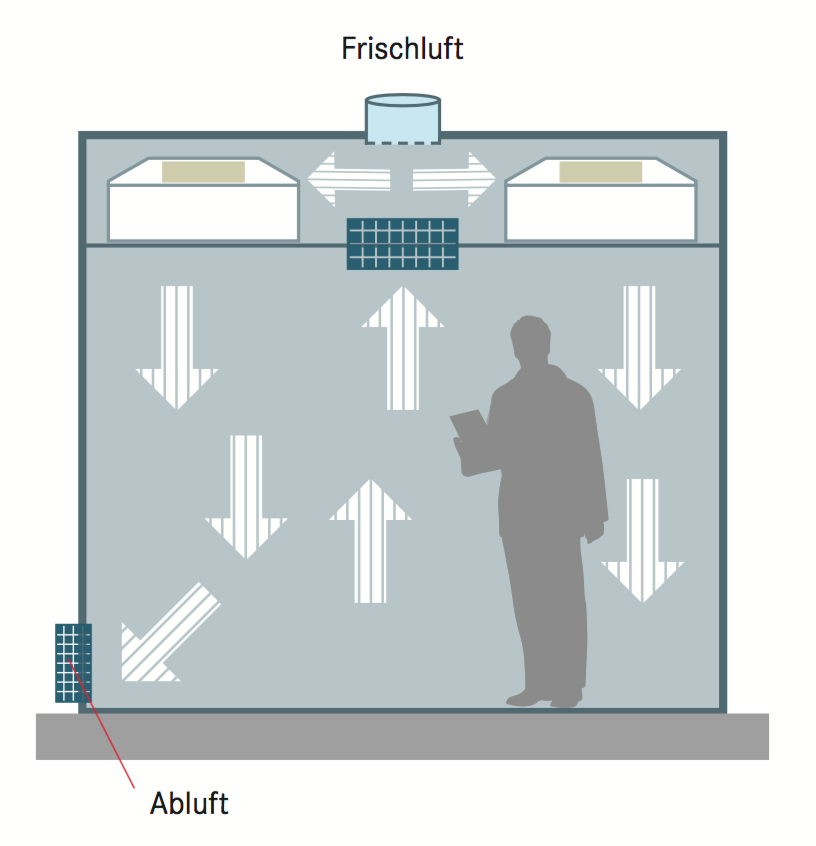

Reinraumzelle mit Luftrueckfuehrung ueber PlenumReinraumzelle mit Luftrückführung über Plenum

Merkmal:

  • Geringer Platzbedarf
  • Klimatisierung der Zelle ist möglich

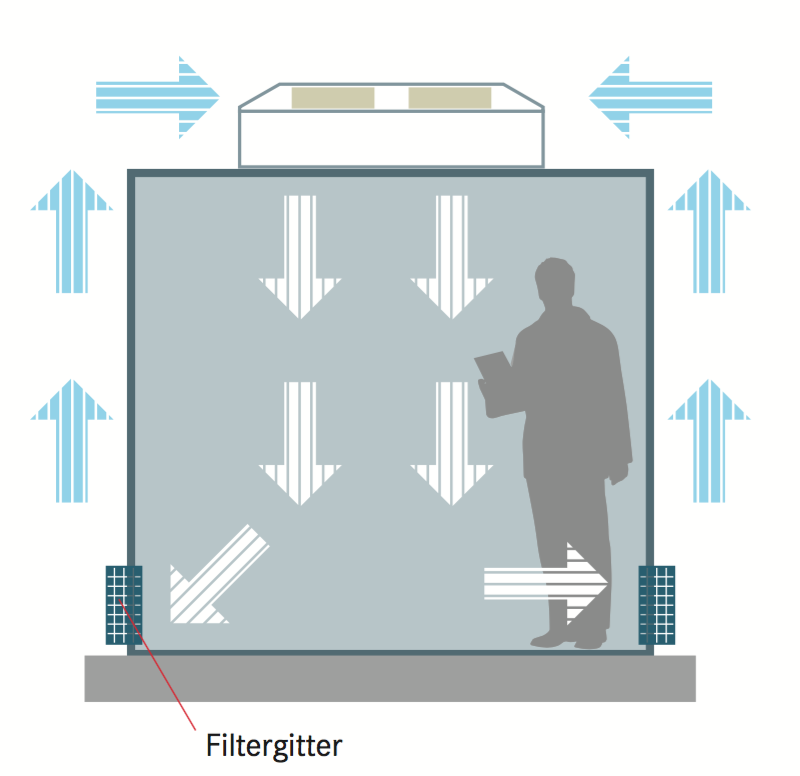

Reinraumzelle mit Luftrueckfuehrung ueber FiltergitterReinraumzelle mit Luftrückführung über Filtergitter bzw. Reinraumvorhang

Merkmal:

  • Reinigungseffekt für Umgebung
  • Kostengünstige Lösung
  • Reinraumzelle auch mit Streifenvorhang realisierbar
