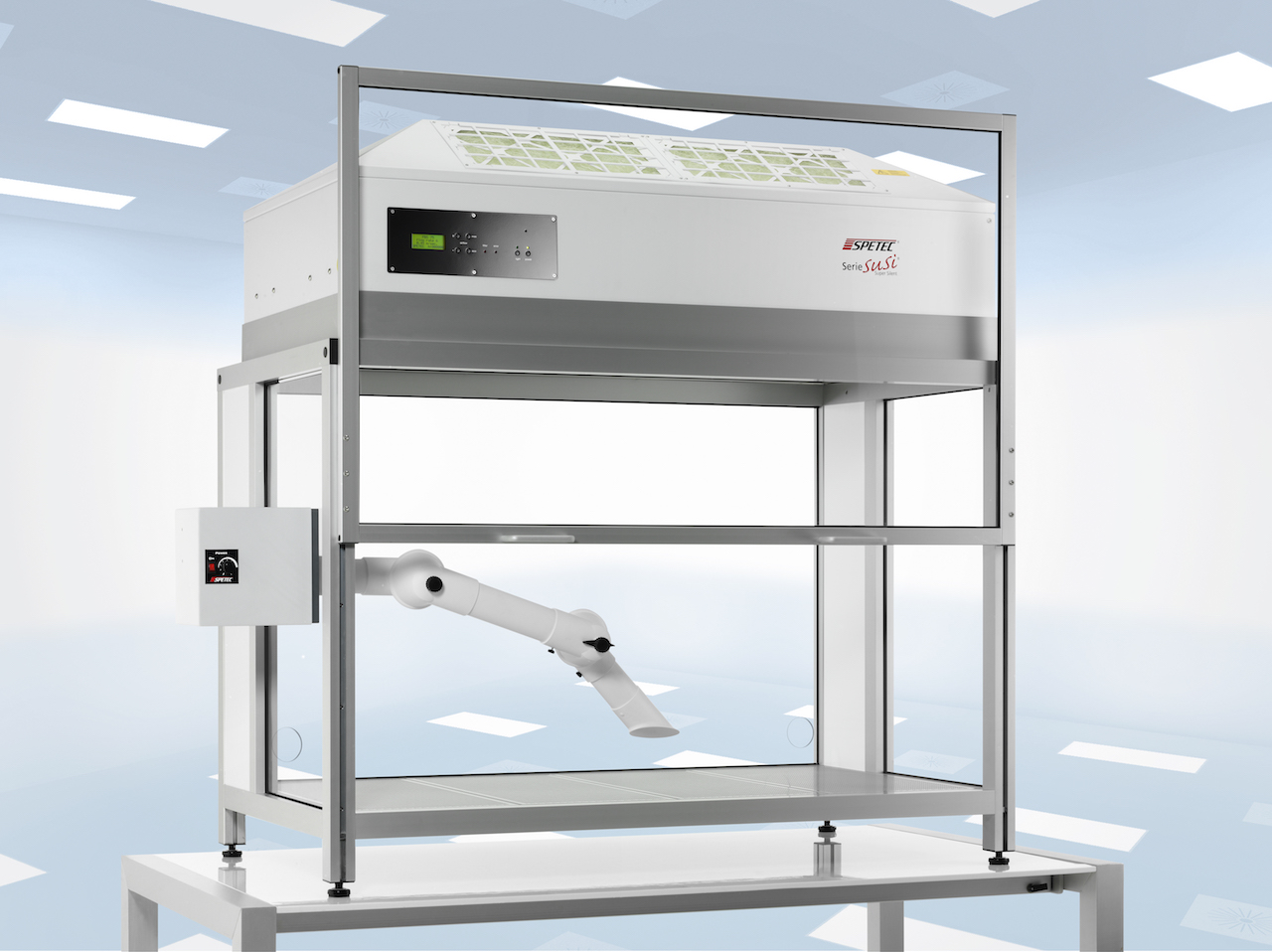

Laminar Flow Box mit säurefester Absaugung

Reinraumarbeitsplatz Laminar Flow Box mit säurefester Absaugung

Bei der Laminar Flow Box der EFBS-Serie ist zusätzlich eine säurefeste Absaugvorrichtung eingebaut. Der teleskopartige Absaugarm, der dreidimensional justierbar ist, kann exakt so eingestellt werden, dass Gase und Dämpfe genau dort abgesaugt werden können, wo sie entstehen.

Durch die von oben herabströmende Reinluft entsteht praktisch keine Vermischung mit den abzusaugenden Dämpfen, da die Absauggeschwindigkeit an der Rohrspitze größer ist als der Reinluftstrom. Die Absaugleistung beträgt maximal 1 Kubikmeter in der Minute und ist stufenlos regelbar.

Eingesetzt werden die Geräte der EFBS-Serie dort, wo Reinraumbedingungen benötigt werden, gleichzeitig aber diese durch Dämpfe, Verbrennungsgase etc. gestört würden, z.B. Graphitrohr-AAS, ICP/MS, Laborarbeitsplätze im chemisch analytischen Bereich.


Ansteuerung

hochleistungsfilter

Die Strömungsgeschwindigkeit ist in 8 Stufen regelbar. Die Regelung beinhaltet den Modus „Nachtabsenkung“ (eco) um Energiekosten zu sparen sowie die Funktion „MAX“ um gegebenenfalls den Arbeitsplatz, Teile oder Geräte zu reinigen.

  • 8-stufige Einstellung der Strömungsgeschwindigkeit mit Nachtabsenkung und Spülfunktion
  • LCD-Anzeige der eingestellten Strömungsgeschwindigkeit in m/sec
  • Automatische Strömungsnachregelung mit Filterwechselanzeige (optional)>
  • Störungsanzeige über LED
  • Innenbeleuchtung über Bedienfeld schaltbar (optional)
  • Service- und Intervallanzeige, abhängig von der Benutzungsdauer

Option

Teleskoparm für Abzug

Dreidimensional justierbarer Arm zum Anschluss an den säurefesten Abzug. Nur in Verbindung mit der EFBS-, EFBS-V und EBS-Serie erhältlich.


Abmessungen:

Bezeichnung Filtermaße in mm Kg
*Laminar Flow Box EFBS 24 610 x 400 53
Laminar Flow Box EFBS 37 610 x 610 85
Laminar Flow Box EFBS 56 915 x 610 96
Laminar Flow Box EFBS 75 1220 x 610 100
Laminar Flow Box EFBS 93 1525 x 610 137
Laminar Flow Box EFBS 112 1830 x 610 152

* Sonderversion

Zeichnung und technische Informationene zur Laminar Flox Box EFBS Serie mit säurefester Absaugung
